Воздухоочиститель компрессора КАМАЗ. На газодизельных двигателях КамАЗ забор воздуха в компрессор пневмопривода тормозов осуществляется из атмосферы.

Для очистки атмосферного воздуха от пыли применяют воздухоочиститель сухого типа. Он состоит из корпуса 2 (рис. 1.58), крышки 5, фильтрующих элементов 3 и 4. Крышка крепится к корпусу в двух точках с помощью винта, гайки и шайбы.

Очистка Воздуха в воздухоочистителе производится фильтрующими элементами 3 и 4. Фильтрующий элемент 4 изготовлен из нетканого клееного полотна «Сипрон», фильтрующий элемент 3 — из фильтровального нетканого материала ИФПВД (иглопробивное фильтровальное полотно для воздухоочистителей дизелей). Воздух, попадая из под крышки в первый фильтроэлемент 4, очищается от крупных частиц и поступает во второй фильтроэлемент 3 для более тонкой очистки; Очищенный воздух через рукав и патрубок поступает в компрессор.

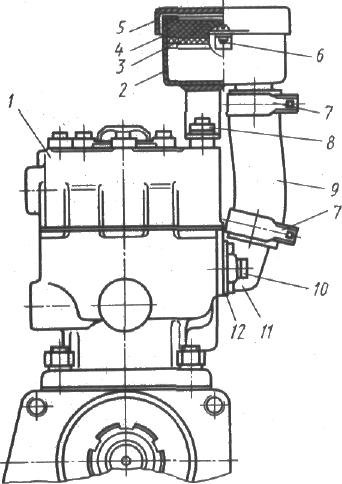

                 Рис. 1.58. Воздухоочиститель компрессора:

1 — компрессор пневмопривода тормозов, 2 — корпус, 3, 4 — фильтрующие элементы, 5 — крышка, 6 — крепление крышки фильтра, 7 — хомут, 8 — гайка, 9 — рукав, 10 — болт, 11 — патрубок, 12 — прокладка
