Смеситель КАМАЗ. Смеситель предназначен для приготовления газовоздушной смеси, регулирования подачи газа и в конечном счете получения заданной частоты вращения коленчатого вала; представляет собой цилиндрический корпус 2 (рис. 1.57), в который вставлен диффузор 1. Для подвода газа в диффузоре выполнен коллектор в виде радиальных отверстий.

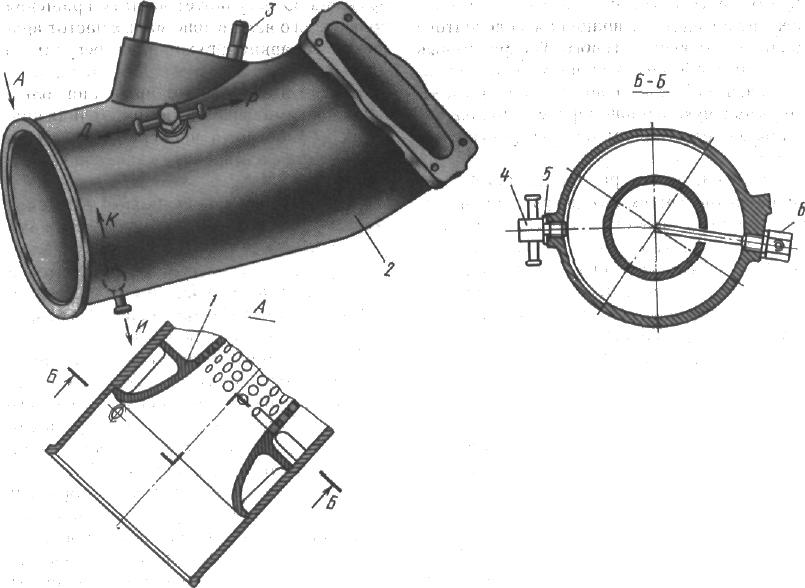

                                          Рис. 1.57. Смеситель:

1 — диффузор, 2 — корпус смесителя, 3 — шпилька, 4, 6 — штуцера, 5 — прокладка штуцера; Р—к разгрузочному устройству газового редуктора, Д — к трехходовому электромагнитному клапану, К — к переходному штуцеру газового редуктора, И — к индикатору запыленности воздухоочистителя (ИЗВ-500)
