Двигатель КАМАЗ 740 , 5320

Двигатель Камаз-5320

Двигатель Камаз-5320 —четырехтактный дизель жидкостного охлаждения с V-образным расположением восьми цилиндров. Возможна комплектация автомобилей моделей 53212 и 54112 двигателями Камаз-7403 (рис.1) с турбонаддувом.

На блоке цилиндров Камаз-5320 установлены и закреплены агрегаты и детали двигателя. В расточках полублоков установлены гильзы цилиндров. Сверху цилиндры закрыты головками (отдельной на каждый цилиндр).

Картер двигателя Камаз-5320 разъемный, его нижняя часть — штампованный масляный картер. В развале блока на пяти подшипниках скольжения расположен распределительный вал. Коленвал Камаз-5320 установлен в. нижней части блока.

Вкладыши подшипников коленчатого вала и нижней головки шатуна — тонкостенные, трехслойные с рабочим слоем из свинцовистой бронзы.

Система охлаждения двигателя Камаз-5320 — закрытая, рассчитана на постоянное применение охлаждающей низкозамерзающей жидкости (антифриза).

Указанные конструктивные решения, а также применение автоматической гидромуфты привода вентилятора и двух термостатов в системе охлаждения, полнопоточная фильтрация масла, эффективная очистка воздуха, поступающего во впускной трубопровод, тонкая фильтрация топлива обеспечивают высокую износостойкость деталей и узлов двигателя, значительно снижают трудоемкость технического обслуживания и ремонтных работ.

Двигатель Камаз-5320 имеет следующие особенности:

– поршни, отлитые из высококремнистого алюминиевого сплава, с чугунной упрочняющей вставкой под верхнее компрессионное кольцо и коллоидно-графитным приработочным покрытием юбки;

– гильзы цилиндров, объемно закаленные и обработанные плосковершинным хонингованием;

– поршневые кольца с хромовым и молибденовым покрытием боковых поверхностей;

– трехслойные тонкостенные сталебронзовые вкладыши коренных и шатунных подшипников;

– закрытую систему охлаждения, заполняемую низкозамерзающей охлаждающей жидкостью, с автоматическим регулированием температурного режима,

– гидромуфтой привода вентилятора и термостатами;

– высокоэффективную фильтрацию масла, топлива и воздуха бумажными фильтрующими элементами;

– электрофакельное устройство подогрева воздуха, обеспечивающее надежный пуск двигателя при отрицательных температурах окружающего воздуха до минус 25 "С.



На двигателях Камаз-5320 с турбонаддувом усовершенствована конструкция системы воздухоочистки — воздухоочиститель установлен непосредственно на двигателе — и обеспечена герметичность соединения с турбокомпрессорами.

Система турбонаддува Камаз-5320 состоит из двух взаимозаменяемых турбокомпрессоров, компрессоров, впускных и выпускных коллекторов и патрубков.

Турбокомпрессоры Камаз-5320 установлены на выпускных коллекторах по одному на каждый ряд цилиндров. Уплотнение газовых стыков между установочными фланцами турбокомпрессоров и коллекторами осуществляется прокладками из жаропрочной стали.

Трубы выпуска отработавших газов крепятся к турбокомпрессорам с помощью натяжных фланцев, а герметичность соединений обеспечивается асбостальной прокладкой.

Воздухоподводящий тройник и патрубки впускного коллектора подсоединяются к турбокомпрессорам резиновыми рукавами. Смазывание подшипников турбокомпрессоров осуществляется от смазочной системы двигателя Камаз-5320.

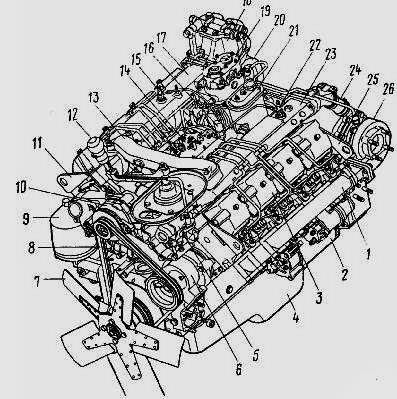

Рис. 1. Двигатель Камаз-5320 с турбонаддувом

1 – коллектор выпускной; 2 - стартер; 3 - крышка головки цилиндра; 4 – картер масляный; 5 - кронштейн рычага переключения передач; 6 - насос водяной; 7 – крыльчатка вентилятора; 8 - ремни привода; 9 - фильтр центробежный масляный; 10 – генератор; 11, 25 - кронштейны; 12-рычаг переключения передач; 13 – патрубок объединительный; 14 – крышка регулятора топливного насоса высокого давления; 15, 22 – свечи факельные; 16 – клапан электро-магнитный; 17, 23 – коллекторы впускные; 18 - фильтр тонкой очи-стки топлива; 19 - компрессор; 20, 26 – турбокомпрессоры; 21 - бачок насоса гидроусилителя рулевого управления; 24 - патрубок

Блок цилиндров Камаз-5320 отлит из легированного серого чугуна заодно с верхней частью картера. Картерная часть блока связана с крышками коренных опор поперечными болтами-стяжками, что придает прочность конструкции.

Для увеличения продольной жесткости наружные стенки блока выполнены криволинейными. Бобышки болтов крепления головок цилиндров Камаз-5320 представляют собой приливы на поперечных стенках, образующих водяную рубашку блока.

Левый ряд цилиндров смещен относительно правого вперед на 29,5 мм, что вызвано установкой на одной кривошипной шейке коленчатого вала двух шатунов.




Рис.2. Коленвал Камаз-5320 в сборе

1- вал коленчатый; 2- маслоотражатель; 3- шестерня ведущая; 4- противовес задний; 5 - заглушка шатунной шейки; 6 – шестерня привода масляного насоса; 7- противовес передний



Коленвал Камаз-5320 (рис.2) стальной, изготовлен горячей штамповкой, упрочнен азотированием или закалкой токами высокой частоты шатунных и коренных шеек.

Коленчатый вал Камаз-5320 имеет пять коренных опор и четыре шатунные шейки. В шатунных шейках вала выполнены внутренние полости, закрытые заглушками 5, где масло подвергается дополнительной центробежной очистке.

Полости шатунных шеек сообщаются наклонными отверстиями с поперечными каналами в коренных шейках. На носке и хвостовике коленчатого вала установлены шестерня 6 привода масляного насоса и ведущая шестерня 3 в сборе с маслоотражателем 2. Выносные противовесы 4 и 7 съемные, закреплены на валу прессовой посадкой.

Осевые перемещения коленвала Камаз-5320 ограничены четырьмя сталеалюминиевыми полукольцами, установленными в проточках задней коренной опоры так, чтобы сторона с канавками прилегала к упорным торцам вала, а ус входил в паз на крышке заднего коренного подшипника.

Хвостовик коленчатого вала Камаз-5320 уплотнен резиновым самоподжимным сальником, установленным в кар­тере маховика.




Рис. 3. Маховик Камаз-5320

1 - венец зубчатый; 2 - фик-сатор маховика; 3 - маховик; 4, 8 - втулки уста-новочные; 5 - сухарь отжимного рычага сцепле-ния; 6 - болт крепления маховика; 7- кольцо опорное, пружинное; 9 – манжета ведущего вала коробки передач



Маховик Камаз-5320 (рис. 4) из серого специального чугуна, закреплен болтами на заднем торце коленчатого вала и зафиксирован двумя штифтами и установочной втулкой 8. Зубчатый венец 1 посажен на маховик по горячепрессовой посадке и служит для пуска двига­теля стартером.

Число зубьев венца маховика 113. На наружной поверхности маховика имеется паз под фиксатор 2 маховика, который используется при регулировании двигателя.

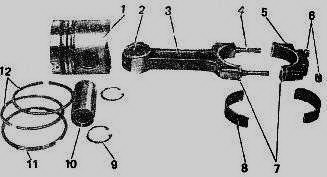

Рис. 4. Шатунно-поршневая группа Камаз-5320

1-поршень: 2-втулка верхней головки шатуна; 3-шатун; 4-болт шатунный; 5-крышка шатуна; 6-гайка; 7 - метка спаренности; 8 - вкладыш нижней головки шатуна; 9 - кольцо стопорное; 10 - палец; 11 - кольцо маслосъемное; 12 - кольца компрессионные

Шатуны Камаз-5320 (рис.4) стальные, двутаврового се­чения; нижняя головка выполнена с прямым и плос­ким разъемом. Шатун окончательно обработан в сборе с крышкой, поэтому крышки шатунов не взаи­мозаменяемы.

На крышке и шатуне нанесены метки спаренности 7 в виде трехзначных порядковых но­меров. При сборке метки на шатуне Камаз-5320 и крышке должны находиться с одной стороны. Кроме того, на крышке шатуна выбит порядковый номер цилиндра.

На каждой шатунной шейке коленчатого вала Камаз-5320 уста­новлено по два шатуна. Подшипниками скольжения служат втулка 2 из биметаллической ленты в верхней головке шатуна и съемные взаимозаменяемые вкла­дыши 8 - в нижней. Крышка шатуна закреплена двумя шатунными болтами 4 с гайками 6.
